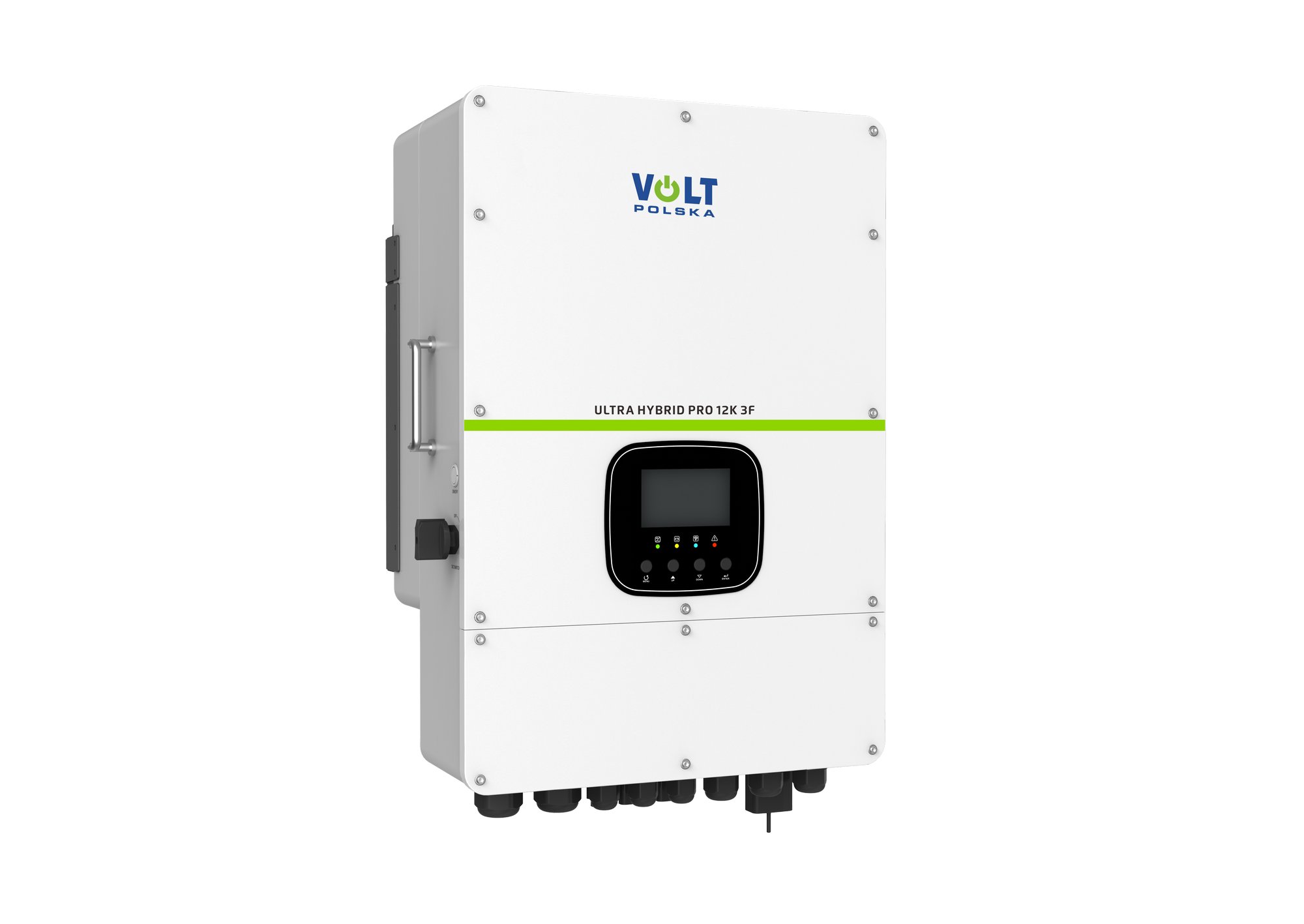

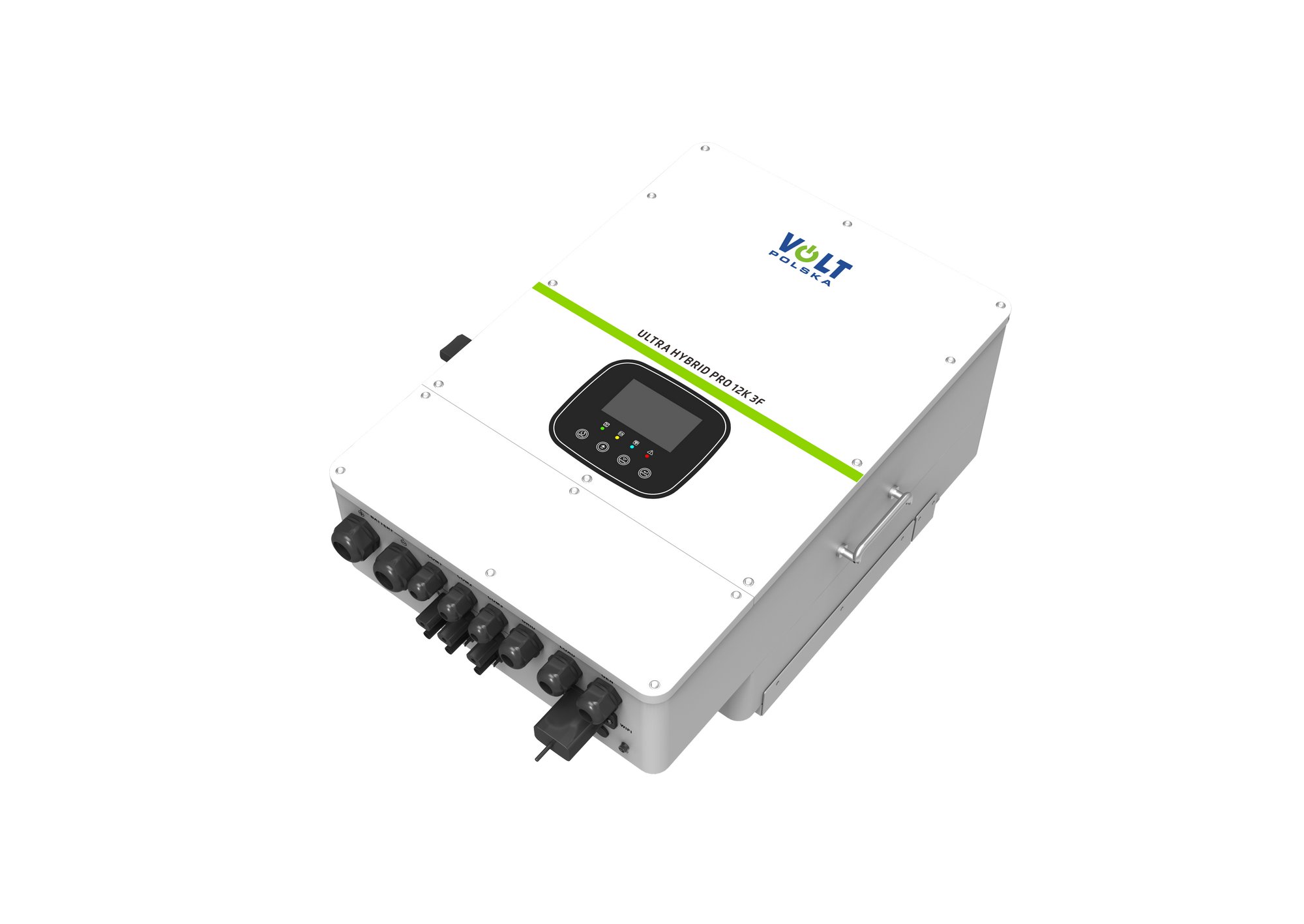

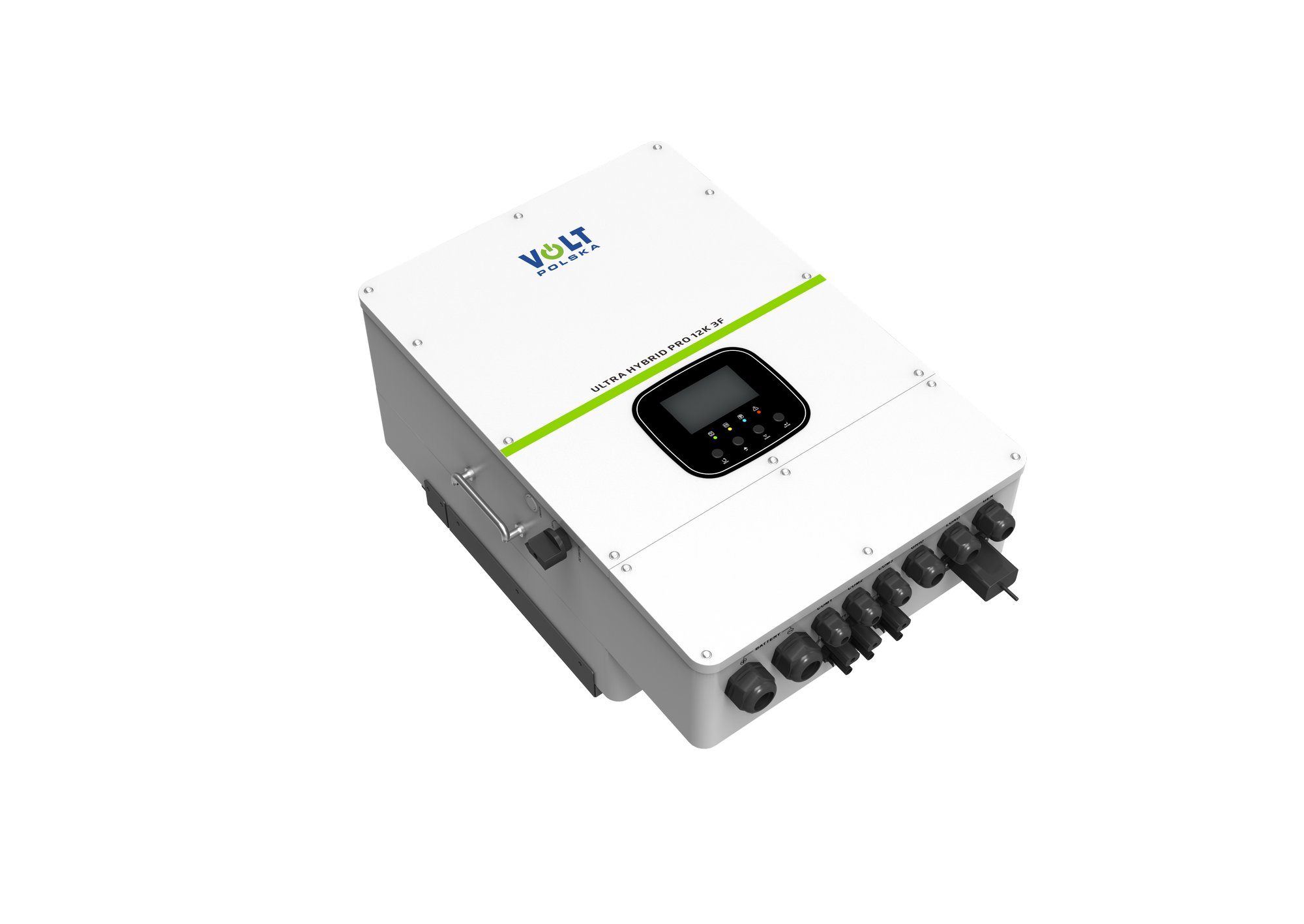

ULTRA HYBRID PRO 12K 3F 48/230V-400V (12000W) + 2xMPPT (200-650V) Wi-Fi INWERTER HYBRYDOWY

INDEKS:

3SSHZ9123F

EAN:

5904100452279

PRODUCENT:

VOLT POLSKA

Pliki do pobrania

Instrukcja obsługi [PL]

Instrukcja obsługi [EN]

Karta produktu [PL/EN]

Instrukcja konfiguracji licznika energii [Smart Meter]

OPIS DANE TECHNICZNE

ULTRA HYBRID PRO 12K 3F 48/230V (12000W) + MPPT (200-650V) + Wi-Fi to nowoczesny inwerter hybrydowy, który łączy działania on-grid oraz off-grid.

Najważniejsze cechy:

Łączy funkcję falownika on-gridowego (sieciowego) oraz off-gridowego (wyspowego)
Łatwa konfiguracja parametrów poprzez dotykowy wyświetlacz LCD
Współpraca z magazynem energii Ultra 5
Zabezpieczenie przeciwzwarciowe, przeciwprzeciążeniowe i temperaturowe
Oprogramowanie komputerowe przez USB lub w zestawie zewnętrzny moduł zdalnego sterowania WIFI (podgląd i kontrola parametrów)
Kompatybilny z systemem BMS
Zasilanie 3-fazowe z mocą ciągłą do 12kW dla pracy wyspowej (bez zasilania sieciowego)
Możliwość podłączenia agregatu prądotwórczego 3-fazowego z opcją autostartu (wbudowany przekaźnik)
5 trybów pracy: Store Mode, Load First Mode, Battery First Mode, Grid First Mode i Advanced Mode (ręczne ustawienie trybu pracy dla różnych godzin doby)
Możliwość pracy równoległej do trzech inwerterów
Możliwość współpracy z innymi falownikami wpiętymi w instalację elektryczną budynku (ładowanie baterii nadwyżką energii z innego falownika)

Jakie urządzenia zasila ULTRA HYBRID PRO 12K 3F

Urządzenia RTV np. telewizory, tunery, hi-fi, dvd
Urządzenia AGD np. lodówki, mikrofalówki, blendery, opiekacze
Urządzenia biurowe np. drukarki, faksy, komputery, monitory
Elektronarzędzia np. wiertarki, szlifierki, kątówki
Pompy, sprężarki

Jak inwerter hybrydowy łączy 2 funkcje on-grid/off-grid?
Tryb on-grid:
W trybie on-grid gdy instalacja fotowoltaiczna jest podłączona do instalacji elektrycznej użytkownika poprzez dwukierunkowy licznik energii, inwerter hybrydowy pracuje jak typowy falownik on-grid. Konwertuje prąd stały (DC) generowany przez panele solarne na prąd zmienny (AC), dzięki któremu możemy zasilić urządzenia elektryczne w domu. Nadwyżki energii są przesyłane przez inwerter do sieci energetycznej.
Tryb off-grid:
W trybie off-grid inwerter hybrydowy działa niezależnie od sieci energetycznej użytkownika. Energia pozyskana z paneli solarnych magazynowana jest w akumulatorach, a następnie przekazywana do podłączonego obciążenia.

Przy użytkowaniu inwertera z serii ULTRA HYBRID pracy w instalacjach fotowoltaicznych (cykliczne ładowanie akumulatorów) zalecamy stosowanie baterii najlepiej do tego przystosowanych, np.: żelowych GEL VPRO SOLAR, DEEP CYCLE VPRO SOLAR lub litowych LiFePO4.

Pamiętaj o wybraniu odpowiedniego typu akumulatora w ustawieniach zasilacza oraz właściwego dla pojemności prądu ładowania. Niewłaściwy wybór parametrów ładowania akumulatora może skutkować jego uszkodzeniem i utratą gwarancji na baterię. Używanie akumulatorów bezobsługowych typu AGM (np: serie AGM, AGM OPTI, AGM VPRO) ) do pracy w instalacjach fotowoltaicznych (układy ładowania cyklicznego) może powodować szybszą utratą sprawności/pojemności akumulatora. Takie baterie przeznaczone są i najlepiej sprawdzają się w pracy buforowej (podtrzymanie napięcia, układy zasilania awaryjnego UPS).

Tak samo jak w przypadku innych typów akumulatorów, nieodpowiednie dobranie prądu ładowania może skutkować jego uszkodzeniem i utratą gwarancji na akumulator.

UWAGA!

W zależności od serii produkcyjnej, urządzenie dostarczane jest z jednym z dwóch dedykowanych modułów Wi-Fi (dataloggerów). Moduły różnią się używaną aplikacją mobilną oraz procedurą parowania z siecią.

Przed przystąpieniem do konfiguracji sprawdź oznaczenie na otrzymanym module Wi-Fi i wybierz odpowiedni wariant:

Wariant podstawowy
- Aplikacja: Smart Value
- Procedura konfiguracji: parowanie z aplikacją Smart Value
Wariant E-Linter
- Aplikacja: PV Pro
- Procedura konfiguracji: parowanie z aplikacją PV PRO

Oba moduły zapewniają pełny podgląd parametrów pracy falownika oraz zdalny monitoring na urządzeniach mobilnych.

DANE TECHNICZNE

INWERTER WYJŚCIE (AC)

Moc stała (ciągła)

12000 W

Połączenie sieciowe

3-fazowe

Zakres napięcia wyjściowego

230/400V (3L/N/PE)

Zakres częstotliwości

50Hz / 60Hz

Maksymalny prąd wyjściowy

19.1 A / 20 A

Przebieg napięcia

Czysty sinus (falownik sinusoidalny)

WEJŚCIE PV (DC)

Max moc paneli

24000 W (Starsze modele: 15600 W)

Maksymalne napięcie (Voc)

800 V

Napięcie nominalne

550 V

Napięcie startowe

200 V (Starsze modele: 160 V)

Zakres napięcia MPPT (robocze Vmp)

200 V - 650 V

Liczba układów MPPT

Liczba łańcuchów MPPT

2+1

Maksymalny prąd wejściowy (Imp)

36 A / 20 A (Wersja przejściowa: 30 A / 15 A; Najstarsza: 26 A / 13 A)

Maksymalny prąd zwarciowy (Isc)

54 A / 30 A

AKUMULATOR

Typ akumulatora

Kwasowo-ołowiowy / Litowy

Napięcie

48 V

Zakres napięcia akumulatora

40 V - 60 V

Maksymalny prąd ładowania

240 A

Maksymalny prąd rozładowania

240 A

SPRAWNOŚĆ

Maksymalna sprawność

97,60% (Starsze modele: 97,10%)

Sprawność europejska

97,00%

Sprawność MPPT

> 99%

INNE PARAMETRY I ŚRODOWISKO

Zabezpieczenia

Przeciążeniowe, przeciwzwarciowe, temperaturowe (Starsze modele: bez adnotacji o temp.)

Interfejs

RS485/CAN

Temperatura pracy

-25°C ~ 60°C (obniżenie mocy powyżej 45°C)

Chłodzenie

Inteligentne chłodzenie powietrzem (Wentylatory)

Stopień ochrony

IP66

Poziom hałasu

≤ 55 dB

Wymiary

687 x 446 x 285 mm

Waga

~44,5 kg
